Có bao giờ bạn tự hỏi, làm thế nào một chiếc máy phức tạp, một công trình đồ sộ hay đơn giản là một chiếc bàn học được tạo ra một cách chính xác? Bí mật nằm ở những “bản hướng dẫn” đặc biệt mà những người thợ, kỹ sư luôn cần đến – đó chính là bản vẽ chi tiết. Nó giống như ngôn ngữ chung, chuyển tải ý tưởng từ trong đầu ra thế giới thực. Bài viết này sẽ cùng bạn khám phá sức mạnh của những bản vẽ ấy: từ bài học trên lớp đến dây chuyền sản xuất, từ cách đọc hiểu cho đến những thông tin quan trọng mà chúng chứa đựng. Hãy bắt đầu hành trình tìm hiểu thú vị này nhé!
Bản Vẽ Chi Tiết Dùng Để Làm Gì

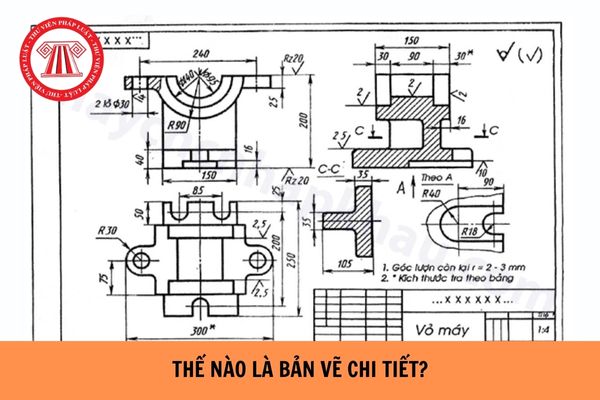

Bản vẽ chi tiết là một tài liệu kỹ thuật không thể thiếu trong lĩnh vực chế tạo cơ khí và xây dựng. Nó đóng vai trò như một “bản hướng dẫn” chi tiết nhất, thể hiện đầy đủ hình dạng, kích thước, vật liệu chế tạo và các yêu cầu kỹ thuật cụ thể của một bộ phận riêng lẻ.
Dựa vào bản vẽ này, người thợ có thể trực tiếp gia công, chế tạo ra chi tiết một cách chính xác. Nó cung cấp mọi thông tin cần thiết, từ hình chiếu, mặt cắt đến dung sai lắp ghép, độ nhám bề mặt, đảm bảo chi tiết được làm ra đúng như thiết kế.
Không chỉ dùng để chế tạo, bản vẽ chi tiết còn là căn cứ quan trọng cho việc kiểm tra, đánh giá sản phẩm sau khi hoàn thành. Người kiểm định sẽ đối chiếu chi tiết thực tế với các thông số trên bản vẽ để xác nhận chất lượng.
Ngoài ra, khi đi kèm với bản vẽ lắp hay bản vẽ tổng thể, nó giúp người đọc dễ dàng hình dung từng phần nhỏ, phục vụ cho công tác bảo trì, sửa chữa hoặc thay thế sau này. Có thể nói, đây là ngôn ngữ chung, kết nối ý tưởng của nhà thiết kế với người thực thi trên thực tế.
Bản Vẽ Chi Tiết Dùng Để Làm Gì Lớp 8
Bản vẽ chi tiết là một phần quan trọng trong môn Công nghệ lớp 8, giúp các em hiểu rõ về cách thể hiện một sản phẩm kỹ thuật. Nó không phải là bản vẽ tổng thể chung chung, mà là bản vẽ riêng cho từng bộ phận, chi tiết cụ thể của máy móc hay thiết bị.
Vậy bản vẽ này dùng để làm gì? Công dụng chính của nó là để gia công, chế tạo và kiểm tra chi tiết máy. Khi nhìn vào bản vẽ chi tiết, người thợ sẽ biết chính xác hình dạng, kích thước từng milimet, loại vật liệu cần dùng và các yêu cầu kỹ thuật khác.
Nhờ có những thông tin chi tiết và chính xác này, người ta mới có thể sản xuất ra chi tiết đúng như thiết kế. Sau khi chế tạo xong, bản vẽ cũng là căn cứ để đối chiếu, kiểm tra xem sản phẩm có đạt chuẩn hay không.
Có thể nói, bản vẽ chi tiết chính là “ngôn ngữ” chung giữa người thiết kế và người chế tạo. Nó đảm bảo mọi công đoạn từ sản xuất, lắp ráp đến sửa chữa đều được thực hiện một cách chính xác và hiệu quả nhất.
Bản Vẽ Chi Tiết Dùng Để Làm Gì Trong Sản Xuất Và Đời Sống
Bản vẽ chi tiết là một phương tiện thông tin kỹ thuật không thể thiếu trong sản xuất và đời sống. Nó thể hiện đầy đủ hình dạng, kích thước, vật liệu và các yêu cầu kỹ thuật cụ thể của từng chi tiết riêng lẻ.
Trong sản xuất, đây là tài liệu quan trọng bậc nhất để người công nhân chế tạo, gia công và kiểm tra chi tiết một cách chính xác. Nó đảm bảo mọi sản phẩm được làm ra đều đồng nhất, đúng thiết kế và đạt tiêu chuẩn chất lượng.
Còn trong đời sống hằng ngày, bản vẽ chi tiết giúp chúng ta hiểu rõ cấu tạo của các sản phẩm, thiết bị. Từ đó, việc sử dụng, bảo dưỡng hay sửa chữa trở nên an toàn và hiệu quả hơn.
Như vậy, dù là kỹ sư thiết kế, thợ cơ khí hay người sử dụng thông thường, kiến thức về đọc hiểu bản vẽ chi tiết đều rất hữu ích, giúp kết nối lý thuyết với thực tế chế tạo và vận hành.
Bản Vẽ Lắp Dùng Để Làm Gì
Bản vẽ lắp là một loại tài liệu kỹ thuật quan trọng, đóng vai trò như một bản hướng dẫn tổng thể cho một sản phẩm được tạo thành từ nhiều chi tiết riêng lẻ. Nó không mô tả từng chi tiết một cách cô lập, mà thể hiện hình dạng, kết cấu chung của cả sản phẩm hoàn chỉnh.
Quan trọng hơn, bản vẽ lắp cho chúng ta thấy vị trí tương quan và cách thức kết nối, lắp ghép giữa các bộ phận với nhau. Nhờ đó, người thợ có thể hình dung rõ ràng trình tự lắp ráp, đảm bảo các chi tiết được ghép nối đúng vị trí và chức năng.
Vì vậy, công dụng chính của bản vẽ lắp là phục vụ cho quá trình lắp ráp, kiểm tra và sửa chữa sản phẩm. Nó là cầu nối giữa bản vẽ chi tiết của từng phần và sản phẩm thực tế cuối cùng, giúp việc chế tạo trở nên chính xác và hiệu quả.
Cách Đọc Bản Vẽ Chi Tiết
Đọc bản vẽ chi tiết là một kỹ năng quan trọng trong cơ khí và xây dựng. Để hiểu đúng, bạn cần tuân theo một trình tự khoa học. Trước tiên, hãy bắt đầu từ khung tên để nắm thông tin cơ bản như tên gọi chi tiết, vật liệu chế tạo và các yêu cầu kỹ thuật như độ nhám bề mặt.
Tiếp theo, bạn phân tích các hình biểu diễn. Hãy xác định xem bản vẽ sử dụng hình chiếu nào, hình cắt nào để từ đó hình dung ra hình dạng, cấu tạo thực tế của chi tiết. Bước này giúp bạn “nhìn thấy” vật thể trong không gian ba chiều.
Sau đó, chuyển sang đọc kích thước. Cần xác định kích thước chung, kích thước các phần và quan trọng là dung sai lắp ghép. Cuối cùng, đọc kỹ phần yêu cầu kỹ thuật để biết về xử lý nhiệt, phương pháp gia công hay các chỉ dẫn đặc biệt khác. Nắm vững trình tự này sẽ giúp bạn hiểu trọn vẹn ý đồ thiết kế và chế tạo chính xác chi tiết.
Bản Vẽ Chi Tiết Thể Hiện Điều Gì
Bản vẽ chi tiết là một tài liệu kỹ thuật không thể thiếu trong thiết kế và chế tạo. Nó thường đi kèm với bản vẽ tổng thể để người đọc có thể hình dung rõ ràng và đầy đủ về từng phần riêng lẻ.
Vậy bản vẽ này thể hiện điều gì? Trước hết, nó thể hiện chính xác hình dạng của chi tiết thông qua các hình biểu diễn như hình chiếu, hình cắt. Tiếp theo, nó cung cấp đầy đủ các kích thước cần thiết để gia công và lắp ráp.
Quan trọng không kém, bản vẽ chi tiết còn nêu rõ các yêu cầu kỹ thuật như độ nhám bề mặt, dung sai, vật liệu và cách xử lý bề mặt. Những thông tin này là cơ sở để chế tạo ra chi tiết đúng thiết kế.
Như vậy, có thể hiểu bản vẽ chi tiết chính là ngôn ngữ chung giữa người thiết kế và người gia công. Nó đảm bảo sản phẩm cuối cùng được tạo ra chính xác, đáp ứng mọi yêu cầu về chức năng và chất lượng đã đề ra từ ban đầu.
Nội Dung Của Bản Vẽ Chi Tiết
Bản vẽ chi tiết là một tài liệu kỹ thuật quan trọng, đóng vai trò như “ngôn ngữ” chung để truyền đạt đầy đủ thông tin về một chi tiết máy hay sản phẩm. Nội dung chính của nó bao gồm ba phần cơ bản. Đầu tiên là các hình biểu diễn, thường là hình chiếu, hình cắt hay hình trích, giúp chúng ta hình dung rõ ràng về hình dạng, cấu tạo bên trong và bên ngoài của chi tiết.
Tiếp theo là hệ thống kích thước, được ghi đầy đủ và chính xác. Các kích thước này cho biết độ lớn tổng thể cũng như từng phần của chi tiết, là căn cứ để gia công và kiểm tra sản phẩm. Cuối cùng là phần yêu cầu kỹ thuật và khung tên. Yêu cầu kỹ thuật ghi chú về độ nhám bề mặt, dung sai lắp ghép hay phương pháp xử lý nhiệt. Còn khung tên chứa các thông tin cơ bản như tên gọi chi tiết, vật liệu chế tạo và tỷ lệ của bản vẽ. Tất cả cùng tạo nên một chỉ dẫn hoàn chỉnh cho quá trình chế tạo và lắp ráp.
Như vậy, có thể thấy bản vẽ chi tiết chính là ngôn ngữ chung, cầu nối kỹ thuật không thể thiếu. Từ bài học trên lớp đến những dây chuyền sản xuất phức tạp, hay đơn giản là việc sửa chữa một chiếc xe đạp, bản vẽ chi tiết luôn đóng vai trò là “kim chỉ nam” chính xác. Nó không chỉ là những đường nét, con số khô khan, mà còn chứa đựng toàn bộ thông tin, ý tưởng và yêu cầu kỹ thuật của người thiết kế. Hiểu và đọc được thứ ngôn ngữ đặc biệt này chính là chìa khóa để chúng ta chế tạo, lắp ráp, kiểm tra mọi sản phẩm một cách hoàn hảo, biến ý tưởng trên giấy thành những vật thể hữu ích trong đời sống.
