Khi bắt đầu tìm hiểu về mạch điện, có ba linh kiện cơ bản luôn xuất hiện: cuộn cảm, tụ điện và điện trở. Bài viết này sẽ dẫn bạn từ khái niệm đơn giản về cuộn cảm — ký hiệu, cấu tạo và công thức tính L — đến cách nó phản ứng trong mạch điện xoay chiều qua khái niệm cảm kháng. Bạn cũng sẽ thấy vai trò cụ thể của cuộn cảm trong các ứng dụng thực tế, rồi mở rộng sang công dụng của tụ điện và điện trở. Mục tiêu là giúp bạn nắm rõ chức năng từng phần tử và cách phối hợp chúng trong mạch một cách dễ hiểu và thực tế.

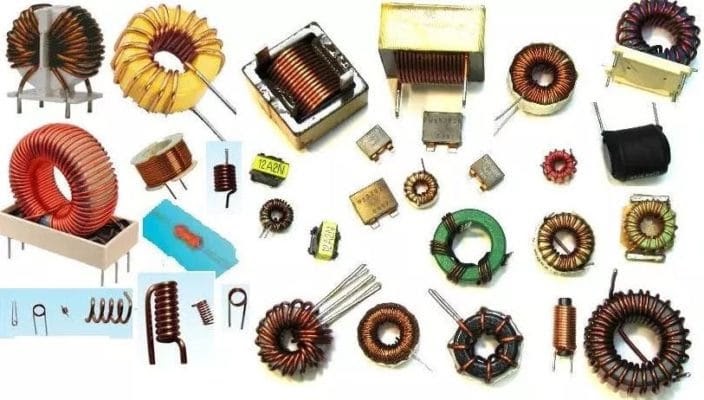

Cuộn Cảm Là Gì
Khác với tụ điện, cuộn cảm không phải là linh kiện quá quen thuộc trong mạch điện tử, nhưng vai trò của nó rất quan trọng. Người ta thường dùng cuộn cảm để lưu trữ năng lượng tạm thời dưới dạng từ trường và kiểm soát dòng điện theo tần số, giúp lọc và tách các tín hiệu khác nhau.
Về cấu tạo, cuộn cảm (còn gọi là cuộn từ, cuộn từ cảm) được làm từ một dây dẫn quấn nhiều vòng quanh lõi, có thể là ferrit, lõi thép hoặc không khí. Khi dòng điện chạy qua, nó sinh ra từ trường quanh những vòng dây, tạo khả năng lưu giữ năng lượng và gây cảm ứng điện từ.
Ứng dụng của cuộn cảm rất đa dạng: làm cuộn lọc trong nguồn, chặn nhiễu cao tần, kết hợp với tụ để tạo mạch cộng hưởng, hoặc làm phần stator trong một số động cơ để biến điện thành cơ năng. Trong thiết kế, người ta chọn lõi và số vòng phù hợp để đạt đặc tính mong muốn.
Ký Hiệu Điện Cảm
Điện cảm (tiếng Anh: inductance) thường được ký hiệu là L và có đơn vị đo là Henry (H). Đây là đại lượng đặc trưng cho khả năng của một cuộn dây sinh ra suất điện động cảm ứng khi dòng điện qua nó thay đổi, tức là phản kháng với sự biến thiên của dòng điện.
Độ tự cảm L được xác định bằng cách lấy điện áp cảm ứng chia cho tốc độ biến thiên của dòng điện, nên điện áp cảm ứng tỉ lệ với tốc độ thay đổi của dòng. Trên sơ đồ mạch, cuộn cảm thường được vẽ dưới dạng hình xoắn hoặc cuộn dây thẳng hai đầu kèm kí hiệu L.
Cuộn cảm là linh kiện điện tử thụ động, có hai chân và hoạt động theo nguyên lý cảm ứng điện từ được Michael Faraday phát hiện năm 1831. Ứng dụng phổ biến gồm lọc nhiễu, cộng hưởng mạch và lưu trữ năng lượng dưới dạng từ trường; giá trị thường ghi bằng H, mH hoặc μH ngay trên cuộn.
Cấu Tạo Của Cuộn Cảm
Cuộn cảm (hay cuộn từ, cuộn từ cảm) là một linh kiện điện tử thụ động được tạo từ một dây dẫn quấn thành nhiều vòng. Những sợi dây này thường được sơn men (emay) cách điện để tránh chập, và số vòng cùng cách quấn quyết định giá trị cảm kháng của cuộn.
Lõi cuộn dây có thể là không khí, nhưng trong nhiều thiết kế người ta dùng lõi vật liệu từ như ferrite hoặc thép silic để tăng độ cảm. Trong máy biến áp, các cuộn sơ cấp và thứ cấp được quấn quanh lõi chung để truyền năng lượng và thay đổi điện áp theo tỉ số vòng dây.
Cuộn cảm cao tần và âm tần có cấu tạo tương tự nhưng khác nhau về số vòng và vật liệu lõi. Với dòng một chiều cuộn dây hoạt động như đường dẫn gần như cố định, còn với tín hiệu biến đổi nó chống lại sự thay đổi dòng, nên thường dùng để lọc nhiễu và ổn định nguồn.
Công Thức Tính Điện Cảm L
Độ tự cảm L của một cuộn dây cho biết khả năng sinh ra suất điện động tự cảm khi dòng điện thay đổi. Công thức cơ bản là L = NΦ / i, trong đó N là số vòng, Φ là từ thông qua từng vòng và i là cường độ dòng điện. Đơn vị của L là henry (H), thường gặp cả µH hoặc mH trong thực tế.
Với ống dây (cuộn dây dài, đều), công thức gần đúng là L = μ N^2 A / l, tức L = μ0 μr N^2 π r^2 / l, trong đó μ là độ từ dung, μ0 là hằng số chân không, μr là độ từ thẩm của lõi, r bán kính, A tiết diện ngang và l chiều dài ống dây. Công thức này giúp tính L khi biết hình dạng và vật liệu lõi.
Khi dòng điện biến thiên, suất điện động tự cảm e = -L (di/dt) xuất hiện, dấu “-” theo định luật Lenz cho biết chiều của suất điện động chống lại sự thay đổi ban đầu. L còn ảnh hưởng đến dao động mạch LC (T = 2π√(LC)) và năng lượng tích trữ trong cuộn là W = 1/2 L i^2.
Cảm Kháng Của Cuộn Cảm Cho Ta Biết Điều Gì
Cảm kháng của cuộn cảm cho ta biết mức độ cản trở của cuộn dây đối với dòng điện xoay chiều. Ký hiệu X_L và có đơn vị ôm (Ω). Công thức tính là X_L = 2π f L, biểu thị rằng cảm kháng tăng khi tần số hoặc độ tự cảm tăng.
Quan trọng là cảm kháng ảnh hưởng đến dòng điện xoay chiều chứ không ngăn dòng điện một chiều ổn định: với điện một chiều, X_L về cơ bản bằng 0 nên cuộn dây không cản trở theo cơ chế cảm kháng. Tuy nhiên, cuộn cảm vẫn tạo từ trường và có thể gây trở kháng do điện trở dây.
Trong thực tế, cảm kháng giúp thiết kế mạch lọc, mạch cộng hưởng LC và mạch tạo xung. Kết hợp với tụ điện, cuộn cảm điều chỉnh tần số, lọc nhiễu và ổn định dòng. Vì vậy cảm kháng cho ta biết mức độ “kháng” với tín hiệu xoay chiều, rất quan trọng khi xử lý tín hiệu.
Tác Dụng Của Cuộn Cảm Trong Mạch Điện Xoay Chiều
Cuộn cảm là một linh kiện thụ động dùng để chứa năng lượng dưới dạng từ trường khi có dòng điện chạy qua. Nó tương tác khác nhau với dòng một chiều và dòng xoay chiều: với DC sau một thời gian chuyển tiếp cuộn cảm cho dòng gần như đi qua, còn với AC thì xuất hiện hiện tượng cảm ứng khiến cuộn phản ứng theo tần số.
Trong mạch xoay chiều, cuộn cảm gây cảm kháng (X_L) làm cản trở dòng, và cảm kháng này tăng khi tần số lớn hơn (X_L = 2πfL). Nói cách khác, cuộn cảm cản trở mạnh các thành phần có tần số cao nhưng ít ảnh hưởng đến thành phần có tần số thấp; đây là lý do nó “chặn” một số sóng AC hơn sóng khác.
Nhờ tính chất đó, cuộn cảm được dùng rộng rãi trong bộ lọc điện tử để tách các dải tần, chặn nhiễu cao tần, làm mượt dòng trong nguồn một chiều và bảo vệ mạch khỏi dao động nhanh. Người ta cũng phân cuộn cảm thành vài loại chính theo cấu tạo và ứng dụng, tùy nhu cầu mà chọn lõi không khí, lõi sắt hay lõi toroid.
Công Dụng Của Cuộn Cảm
Cuộn cảm, hay inductor, là một linh kiện thụ động quan trọng trong điện tử vì nó tích trữ năng lượng dưới dạng từ trường và chống lại sự thay đổi của dòng điện. Nó cho phép dòng một chiều đi qua nhưng chặn hoặc giảm dòng xoay chiều ở tần số cao, hữu ích trong nhiều mạch.
Cuộn cảm thường dùng trong bộ lọc để tách hoặc chặn tín hiệu tần số khác nhau. Trong âm thanh nó lọc tần số thấp, bảo vệ loa bass và kết hợp với tụ điện để phân chia dải tần. Cuộn cảm ghép còn truyền năng lượng giữa các mạch mà không cần nối trực tiếp.
Trong nguồn và thiết bị, cuộn cảm làm cuộn lọc giảm nhiễu EMI, ổn định điện áp và lưu trữ năng lượng ở mạch xung. Khi ghép với tụ điện nó tạo mạch cộng hưởng để chỉnh tần số hoặc lọc chính xác. Nhỏ nhưng rất thiết yếu trong nhiều thiết bị điện tử.
Qua bài viết này chúng ta đã cùng nhau làm rõ từ khái niệm cuộn cảm, ký hiệu và cấu tạo, đến công thức tính độ tự cảm L và ý nghĩa của cảm kháng trong mạch điện xoay chiều. Hiểu được vai trò của cuộn cảm giúp thấy rõ cách nó hạn chế hay lưu trữ năng lượng, hòa cùng chức năng của tụ điện và điện trở để điều chỉnh điện áp, dòng điện và bù trừ pha trong mạch. Những khái niệm và ứng dụng giản đơn nhưng thiết thực này sẽ là nền tảng vững chắc cho việc thiết kế, sửa chữa hay tối ưu mạch điện. Hãy thử áp dụng và khám phá thêm — điện học thú vị hơn khi bạn tự trải nghiệm.
