Có bao giờ bạn tự hỏi, làm thế nào mà từ những ý tưởng trong đầu, người ta có thể tạo ra một chiếc máy, một sản phẩm hoàn chỉnh? Bí mật nằm ở những bản vẽ kỹ thuật – thứ ngôn ngữ chung của các kỹ sư và công nhân. Trong thế giới đó, hai loại bản vẽ quan trọng bậc nhất chính là **bản vẽ chi tiết** và **bản vẽ lắp**. Chúng giống như bản hướng dẫn chi tiết từ A đến Z, giúp biến nguyên liệu thô thành những bộ phận chính xác, rồi lắp ráp chúng lại thành một tổng thể hoàn hảo. Hãy cùng mình khám phá xem chúng là gì, có vai trò ra sao và cách để đọc hiểu thứ ngôn ngữ đặc biệt này nhé!

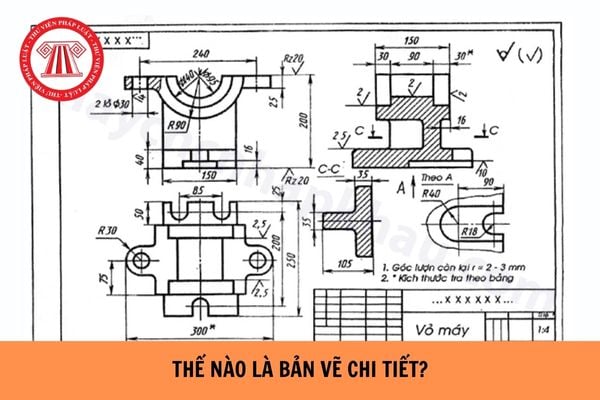

Thế Nào Là Bản Vẽ Chi Tiết
Bản vẽ chi tiết là một tài liệu kỹ thuật quan trọng, thể hiện riêng từng bộ phận của một sản phẩm. Nó đi kèm với bản vẽ tổng thể, giúp người đọc hình dung rõ ràng về chi tiết đó để phục vụ cho việc chế tạo, lắp ráp hay sửa chữa.
Loại bản vẽ này cung cấp thông tin đầy đủ và cụ thể về hình dạng, kích thước cùng các yêu cầu kỹ thuật cần thiết. Nhờ đó, nó đảm bảo tính chính xác trong sản xuất và giúp các bộ phận kết hợp với nhau một cách đồng bộ, hoàn chỉnh.
Vai trò chủ yếu của bản vẽ chi tiết là phục vụ trực tiếp cho quá trình chế tạo và kiểm tra sản phẩm. Nó chính là ngôn ngữ chung, là cơ sở kỹ thuật không thể thiếu để biến ý tưởng thiết kế thành một vật thể thực tế, đảm bảo chất lượng và độ tin cậy.
Thế Nào Là Bản Vẽ Lắp
Bản vẽ lắp là một loại tài liệu kỹ thuật quan trọng, được xem như “ngôn ngữ” chung trong lĩnh vực thiết kế và chế tạo cơ khí. Nó không chỉ đơn thuần thể hiện hình dạng hay kết cấu chung của một sản phẩm hoàn chỉnh, mà còn mô tả một cách chi tiết và chính xác vị trí tương quan giữa các bộ phận, chi tiết bên trong.
Thông qua các hình biểu diễn, hình cắt và kích thước cần thiết, bản vẽ lắp cho chúng ta biết cách thức lắp ghép, sự liên kết và ăn khớp của từng phần tử để tạo nên một cụm máy hoặc sản phẩm hoàn chỉnh. Đây chính là cơ sở để các kỹ sư trao đổi ý tưởng, công nhân thực hiện lắp ráp, và người sử dụng có thể nắm bắt cấu tạo để vận hành, bảo dưỡng.
Vì vậy, có thể nói bản vẽ lắp đóng vai trò then chốt, xuyên suốt từ khâu thiết kế, chế tạo cho đến quá trình sử dụng sản phẩm sau này. Đọc hiểu được bản vẽ lắp chính là chìa khóa để hiểu rõ và làm chủ mọi sản phẩm cơ khí phức tạp xung quanh chúng ta.
Bản Vẽ Chi Tiết Dùng Để Làm Gì
Bản vẽ chi tiết là một tài liệu kỹ thuật không thể thiếu trong lĩnh vực chế tạo và gia công cơ khí. Nó đóng vai trò như một bản hướng dẫn chi tiết và chính xác nhất cho người thợ.
Bản vẽ này thể hiện đầy đủ hình dạng, kích thước và vật liệu chế tạo của một chi tiết riêng biệt. Nhờ đó, người công nhân có thể hình dung và tạo ra sản phẩm đúng như thiết kế.
Không chỉ dừng lại ở việc chế tạo, bản vẽ chi tiết còn là cơ sở để kiểm tra, đánh giá chất lượng thành phẩm. Các yêu cầu kỹ thuật về độ nhẵn bề mặt, dung sai lắp ghép đều được ghi rõ.
Trong một bộ hồ sơ thiết kế, bản vẽ chi tiết thường đi kèm với bản vẽ tổng thể. Nó giúp làm rõ cấu tạo của từng bộ phận, đảm bảo tính đồng bộ khi lắp ráp toàn bộ sản phẩm.
Có thể nói, đây là ngôn ngữ chung, là cầu nối giữa người thiết kế và người chế tạo. Nhờ nó mà ý tưởng trên giấy được hiện thực hóa một cách chính xác và hiệu quả nhất.
Nội Dung Của Bản Vẽ Chi Tiết
Bản vẽ chi tiết là tài liệu kỹ thuật quan trọng, đóng vai trò như một ngôn ngữ chung để truyền đạt thông tin chính xác về một sản phẩm cơ khí. Nội dung của nó được cấu thành từ bốn phần chính, giúp người đọc hiểu đầy đủ về chi tiết cần chế tạo.
Phần đầu tiên là các hình biểu diễn, bao gồm hình chiếu, hình cắt hoặc hình trích. Chúng thể hiện rõ ràng hình dạng, cấu tạo bên trong và bên ngoài của vật thể, giúp ta hình dung chi tiết một cách trực quan nhất.
Tiếp theo là hệ thống kích thước, được ghi đầy đủ và tuân theo quy tắc thống nhất. Các kích thước này xác định độ lớn, vị trí tương đối giữa các bộ phận, là căn cứ để gia công và kiểm tra sản phẩm.
Phần yêu cầu kỹ thuật ghi các chỉ dẫn về độ nhám bề mặt, dung sai lắp ghép, vật liệu và phương pháp xử lý nhiệt. Đây là những thông số quyết định đến chất lượng và tính năng làm việc của chi tiết.
Cuối cùng, khung tên đặt ở góc dưới bên phải bản vẽ, cung cấp thông tin cơ bản như tên chi tiết, vật liệu, tỷ lệ, người vẽ và đơn vị thiết kế. Tất cả hợp thành một bản hướng dẫn hoàn chỉnh cho quá trình sản xuất.
Cách Đọc Bản Vẽ Chi Tiết
Đọc bản vẽ chi tiết là kỹ năng quan trọng trong cơ khí và xây dựng. Đầu tiên, bạn cần xem phần tiêu đề để nắm thông tin cơ bản như tên chi tiết, vật liệu và yêu cầu kỹ thuật. Sau đó, quan sát các hình biểu diễn như hình chiếu, mặt cắt để hình dung rõ hình dáng thực tế của chi tiết.
Tiếp theo, hãy đọc kỹ phần kích thước. Các con số này cho biết độ lớn nhỏ, chiều dài rộng và dung sai lắp ghép. Đừng quên chú ý đến các ký hiệu và yêu cầu kỹ thuật, chẳng hạn như độ nhám bề mặt hay cách xử lý nhiệt, vì chúng quyết định chất lượng sản phẩm.
Cuối cùng, hãy tổng hợp tất cả thông tin lại. Bạn cần liên kết hình dáng, kích thước và yêu cầu kỹ thuật để hiểu toàn diện về chi tiết. Việc luyện tập thường xuyên với các bản vẽ từ đơn giản đến phức tạp sẽ giúp bạn thành thạo kỹ năng này một cách nhanh chóng.
Thế Nào Là Bản Vẽ Chi Tiết Lớp 8
Bản vẽ chi tiết là một loại bản vẽ kỹ thuật rất quan trọng, thường được học trong chương trình Công nghệ lớp 8. Hiểu một cách đơn giản, đây là bản vẽ thể hiện riêng từng chi tiết máy hoặc một cụm chi tiết nhỏ, đi kèm với một bản vẽ tổng thể lớn hơn.
Mục đích chính của nó là giúp người thợ, kỹ sư có thể hình dung rõ ràng, chính xác về chi tiết đó. Từ đó, họ mới có thể chế tạo, lắp ráp, kiểm tra hay sửa chữa một cách dễ dàng. Nội dung trên bản vẽ chi tiết phải truyền tải đầy đủ các thông tin cần thiết.
Đó là hình dạng, kích thước cụ thể với các con số, yêu cầu kỹ thuật về độ nhẵn bề mặt, vật liệu chế tạo. Để đọc được bản vẽ này, chúng ta cần nắm vững cách bố trí các hình biểu diễn, cách ghi kích thước và ký hiệu. Như vậy, có thể nói bản vẽ chi tiết chính là ngôn ngữ chung, là cơ sở không thể thiếu để biến ý tưởng thành sản phẩm thực tế trong lĩnh vực cơ khí và xây dựng.
Vậy là chúng ta đã cùng nhau tìm hiểu những kiến thức cơ bản và rất quan trọng về bản vẽ chi tiết và bản vẽ lắp. Từ khái niệm, công dụng cho đến cách đọc từng loại bản vẽ, hy vọng những chia sẻ này đã giúp bạn hình dung rõ hơn về “ngôn ngữ” đặc biệt của ngành kỹ thuật. Đặc biệt với các bạn học sinh lớp 8, đây chính là nền tảng đầu tiên để bước vào thế giới thiết kế và chế tạo đầy thú vị. Hãy coi việc đọc và hiểu bản vẽ như một kỹ năng cần rèn luyện, bởi thành thạo nó chính là chìa khóa giúp bạn biến những ý tưởng trên giấy thành những sản phẩm cụ thể trong tương lai.
